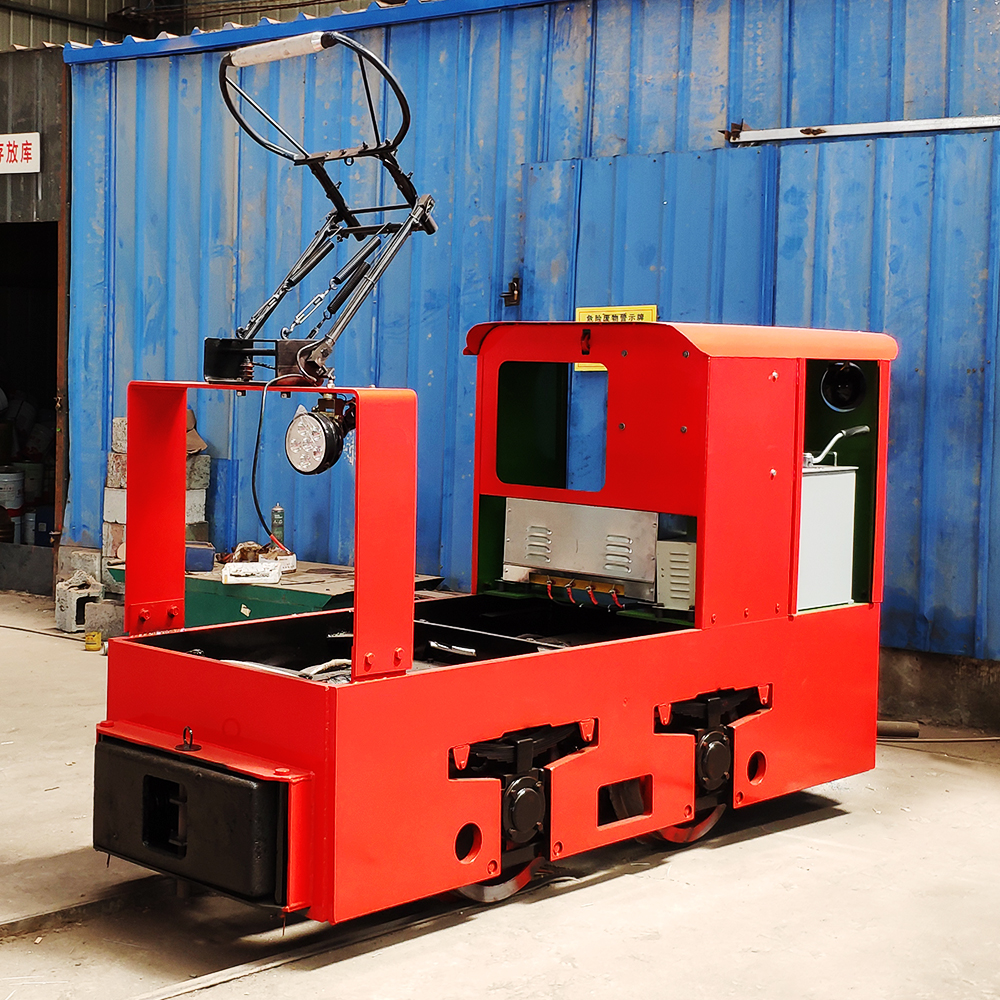

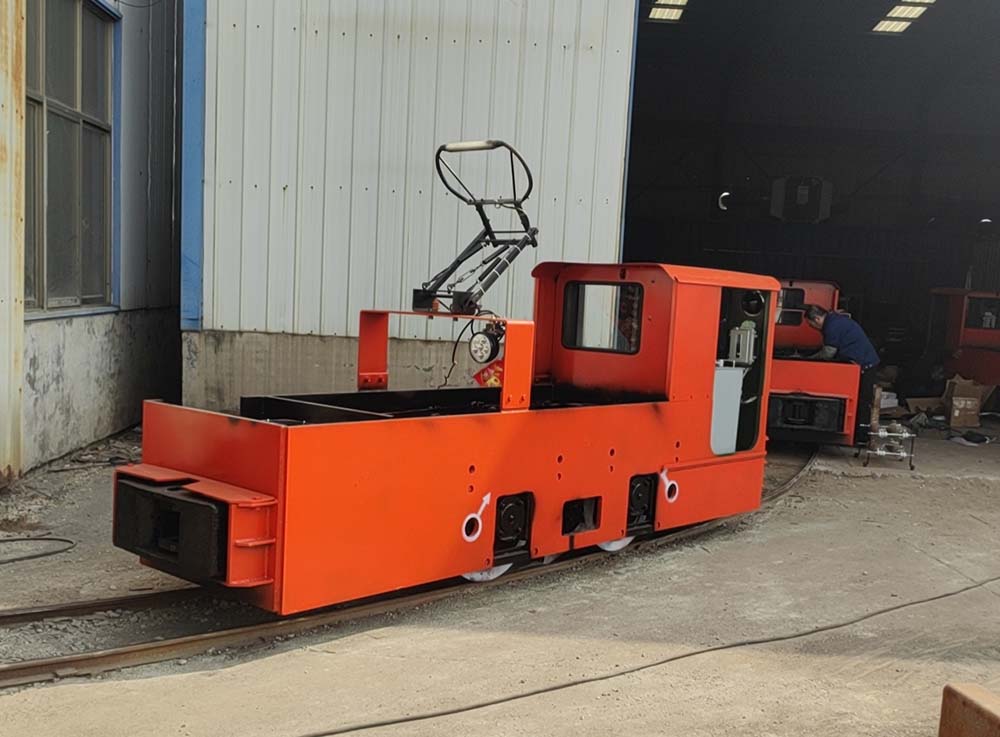

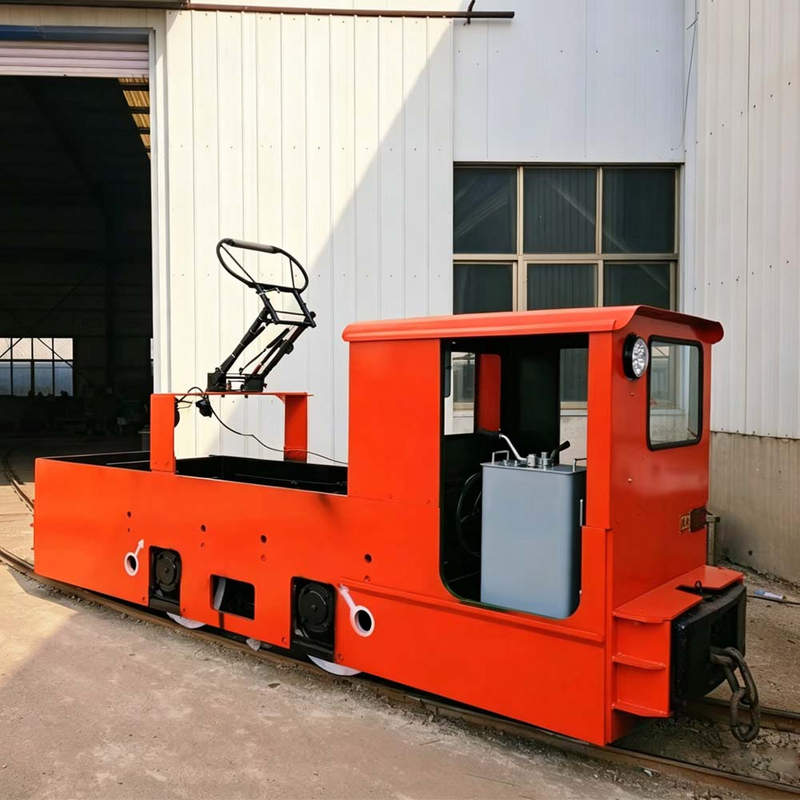

CJY7/6GP
China Coal Group
С сертификатом CE
Безопасность и защита окружающей среды
| Количество: | |
|---|---|
Описание продукта
Электрическая тележка для подземных горных работ, использующая электрическую линию постоянного тока, постоянный ток преобразуется в трехфазный переменный ток с помощью компьютерного тягового трансформатора, напряжение и частота могут регулироваться, что может приводить в действие два асинхронных двигателя переменного тока, с помощью ведущей оси редуктора на тяговом локомотиве.
Основные части тягового трансформатора используют 32-цифровой чип DSP, высокую скорость и быстрый отклик.
Иметь хорошее прилипание и большую тягу.
Надежный электродвигатель переменного тока с широким диапазоном регулирования скорости.
Меньше затрат на техническое обслуживание, можно избежать кольцевого возгорания и возгорания по сравнению с приводом постоянного тока.
Подземные горные локомотивы с электрической тележкой подходят для перевозки тяги по узкому рельсу в угольной, металлургической промышленности, горнодобывающей, лесной, железной дороге, строительстве автодорожных туннелей и т. д.
Локомотив можно использовать на высоте до 2000 м, в металлических шахтах или в безопасных зонах.
1. Трансформатор векторного управления, электродвигатель переменного тока с изменением частоты и новый шкаф локомотива спроектированы и разработаны вами.
2. Продукция имеет хорошее прилипание, хорошую перегрузочную способность, хороший подъем, безопасное торможение, большую тягу и простоту в эксплуатации.
3. Ориентированный на человека дизайн, рабочий стол кабины водителя имеет дисплей скорости/одометра и сигнальную лампу хода локомотива.
4. Энергосбережение: экономия энергии составляет 25 % по сравнению с приводом постоянного тока.
5. Продукты могут адаптировать рабочую среду горнодобывающей промышленности, допустимую температуру в пределах -40°C~+50°C, допустимый диапазон плавающего напряжения в пределах -40%~+30%, с функцией защиты от пыли и вибрации.
Наш горный локомотив представляет собой специальное подвесное электрическое тяговое оборудование, предназначенное для узкоколейных железнодорожных перевозок при подземных горных работах. Этот электровоз, работающий от воздушных контактных линий, имеет продуманную и простую структуру электропитания, идеально адаптируемую к операциям горизонтальной транспортировки в различных невзрывоопасных горнодобывающих средах, включая угольные шахты и металлургические шахты.
Описание продукта
Спецификация/модель | CJY7/6GP | CJY7/7GP | CJY7/9GP | CJY10/6GP | CJY10/7GP | CJY14/6GP | CJY14/7GP | CJY14/9GP |
вес (тонна) | 7 | 7 | 7 | 10 | 10 | 14 | 14 | 14 |
Ширина колеи (мм) | 600 | 762 | 900 | 600 | 762 | 600 | 762 | 900 |
Колесная база (мм) | 1100 | 1100 | 1100 | 1100 | 1100 | 1700 | 1700 | 1700 |
Диаметр колеса (мм) | 680 | 680 | 680 | 680 | 680 | 680 | 680 | 680 |
Высота между разъемом и поверхностью направляющей (мм) | 320/430 | 320/430 | 320/430 | 320/430 | 320/430 | 320/430 | 320/430 | 320/430 |
Мин. радиус кривой (м) | 7 | 7 | 7 | 7 | 7 | 15 | 15 | 15 |
Пантограф (мм) | 18:00-22:00 | 18:00-22:00 | 18:00-22:00 | 18:00-22:00 | 18:00-22:00 | 18:00-24:00 | 18:00-24:00 | 18:00-24:00 |
Режим торможения | Механик + электрик | Механик + электрик | Механик + электрик | Механический+Электрический | Механический+Электрический | Механик + электрика+пневмо | Механический+Электрический+Воздух | Механический+Электрический+Воздух |
Макс. тяга (кН) | 19.2 | 19.2 | 19.2 | 27.5 | 27.5 | 38.5 | 38.5 | 38.5 |
Максимальная скорость (км/ч) | 20 | 20 | 20 | 20 | 20 | 25 | 25 | 25 |
Номинальная скорость (км/ч) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
Мощность двигателя (кВт) | 2*22 | 2*22 | 2*22 | 2*22(30) | 2*22(30) | 2*37 | 2*37 | 2*37 |
Напряжение (В) | ДК250/550 | ДК250/550 | ДК250/550 | ДК250/550 | ДК250/550 | DC550 | DC550 | DC550 |
Способ вождения | прямозубая шестерня | прямозубая шестерня | прямозубая шестерня | прямозубая шестерня | прямозубая шестерня | прямозубая шестерня | прямозубая шестерня | прямозубая шестерня |
Регулировка скорости | Изменение частоты переменного тока | Изменение частоты переменного тока | Изменение частоты переменного тока | Преобразование частоты переменного тока | Преобразование частоты переменного тока | Изменение частоты переменного тока | Преобразование частоты переменного тока | Преобразование частоты переменного тока |
Контроллер | Сопротивление или IGBT | Сопротивление или IGBT | Сопротивление или IGBT | Сопротивление или IGBT | Сопротивление или IGBT | Сопротивление или IGBT | Сопротивление или IGBT | |
Передача инфекции | Одноуровневая цилиндрическая передача | Одноуровневая цилиндрическая передача | Одноуровневая цилиндрическая передача | Одноуровневая цилиндрическая передача | Одноуровневая цилиндрическая передача | Двойная коническая передача | Двойная коническая передача | Двойная коническая передача |
Размер(Д*Ш*В)(мм) | 4460*1060*1590 | 4400*1340*1590 | 4400*1340*1590 | 4460*1060*1590 | 4460*1340*1590 | 5250*1060*1750 | 5250*1340*1750 | 5300*1340*1750 |
Сервис и приложение | Выемка горных пород и туннелестроение | Выемка горных пород и туннелестроение | Выемка горных пород и туннелестроение | Выемка горных пород и туннелестроение | Выемка горных пород и туннелестроение | Выемка горных пород и туннелестроение | Выемка горных пород и туннелестроение | Выемка горных пород и туннелестроение |
